滅菌をもっと思い通りに。カラータッチパネル搭載オートクレーブ
新ベーシックモデル

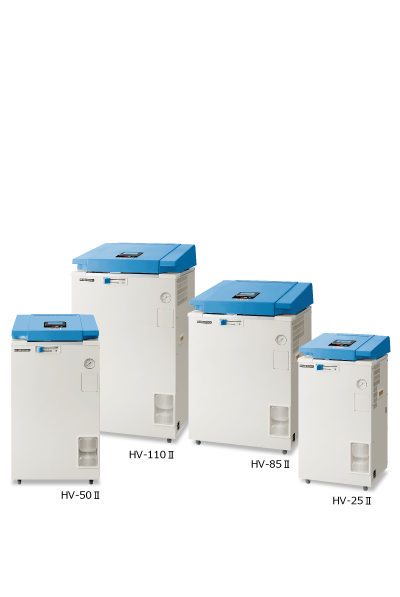

ハイクレーブ
HV-Ⅱseries
管理医療機器：
HV-25Ⅱ / HV-50Ⅱ
HV-85Ⅱ / HV-110Ⅱ




カラータッチパネル搭載

コース選択から各種設定変更までカラータッチパネルで簡単操作。様々な情報を表示する便利機能も搭載。




手動ロック方式

ワンタッチレバーで手動開閉するスライドロック方式。（特許取得：エレクトロメカニカルロックシステム）




ダブルインターロック機構

滅菌中の缶内圧力と温度を検知し、フタをロックします。停電や手動で途中停止した場合でもロック状態を維持します。




フタのロック解除温度が設定可能

コース、メモリーごとのフタのロック解除温度が設定でき、取り出し時の安全性確保ができます。




空気抜き時間が設定可能

ダーラム管などの滅菌に有効な空気抜き時間の設定が可能です。


[オプション]

強制冷却装置

滅菌終了後、強制冷却装置で圧力を落とします。滅菌後の取り出し時間を短縮します。
　■ 本製品の特長 / 機能
薬機法に基づく医療機器
薬機法による分類
　管理医療機器（クラスⅡ）
特定保守管理医療機器　
カラータッチパネル
操作がひと目でわかるカラータッチパネルを搭載。
エレクトロ・メカニカルロックシステム
ワンタッチレバーでフタの開閉が簡単確実に行えます。
圧力シール方式による安全対策も施しています。
ダブルインターロック機構
缶内の危険要素「高温」・「圧力」を検知。運転終了後や手動停止時も機能し、停電時もロックします。
缶内が大気圧（0MPa）、フタロック解除温度以下でロックを解除します。
メモリー機能
用途に合わせたコースを8パターンまで登録できます。
コース：液体・器具・廃棄物・寒天・溶解
フタのロック解除温度を変更可能
コース、メモリーごとのフタのロック解除温度の設定ができ、
取り出し時の安全性確保ができます。 　　　　　　　　　　　　　　
空気抜き時間の設定可能
ダーラム管など空気の抜けにくい対象物の滅菌に有効です。 　　　　　　　　　　　　　　　
ダブルセンシングシステム
滅菌不良を引き起こす缶内の残留空気をダブル※で検知し、
常に収容状況に適した滅菌状態を維持します。 　　　　　　　　　　　　　　 　　　
※常圧時（重力置換式空気抜き）＋　加圧時（加圧排気） 　　　　　　　　　　　　　　　
　
　
強制冷却装置（オプション対応）
滅菌終了後、強制冷却装置（空冷）で圧力を落とします。
滅菌後の取り出し時間を短縮できます。 　　　　　　　　　　　　　 　
予約タイマー機能
セットした時間に運転がスタート。 　　　　　　　　　　　　　　 　　　
※最大一週間後の設定が可能。 　　　　　　　　　　　　　　　
所 要 設 備 　 　
・電　源: 仕様に記載された内容を御確認下さい。
（家庭用コンセントは非推奨です。）

※詳しくは弊社営業までお問い合わせ下さい。
医療機器の添付文章について
添付文章の電子化の運用に伴い、本製品には添付文章は付属されておりません。確認の方法はスマートホンやタブレットのアプリケーションなどを使って読み取り、添付文章を閲覧することができます。
詳しいご案内はこちらをご覧下さい。
　■ カラータッチパネルでより使いやすく
操作画面がひと目でわかるカラータッチパネル

起動時に確認項目をお知らせタッチで簡単・コース選択
電源を入れると、御使用前の確認項目を表示。
実施頂く事で万一のトラブルを軽減します。		コース選択は、カラータッチパネルの5種類のコースから
目的にあったコースをタッチし、スタートボタンを押すだけ。
簡単な操作で行えます。

各種設定もカラーでよりわかりやすく
温度・時間・保温・排気などの変更もカラー画面を確認しながらタッチ操作で簡単にできるようになりました。
設定した内容は8パターンまで登録可能。複数名で共有して使用される際に大変便利です。

滅菌温度設定
メモリ登録・選択

安心・安全！メンテナンス情報もお知らせ。
各種設定からメンテナンスや安全・警告などのさまざまな情報をカラー画面で表示。
文字情報でより詳細な内容をお知らせします。

[  定期自主検査の案内  ]
定期自主検査の実施時期をお知らせ
[  警         報  ]
空だき警報など11種類の警報表示


[  警 報 履 歴  ]
警報発生年月日、警報内容、工程識別番号を表示

[  システム情報  ]
プログラムver、サイクルカウント、次回自主検査年月
　■ コース別運転工程  (計8個のメモリーに下記コースを登録できます。)
              液　体　コース加　熱滅　菌可変排気
  ●主な用途：水、培地、試薬、試液、液状の医薬品などで高温高圧水蒸気に耐えうる液体の滅菌
              器　具　コース加　熱滅　菌強制排気
  ●主な用途：ガラス製、陶磁器製、金属製、ゴム製などで高温高圧水蒸気及び排気時の急減圧に耐えうる器具の滅菌
              廃棄物　コース加　熱滅　菌強制排気
  ●主な用途：廃棄物処理バッグ等を用いての滅菌
              寒　天　コース加　熱滅　菌可変排気保　温
  ●主な用途：寒天培地の滅菌（滅菌後、凝固を防ぐため一定温度で保温）
              溶　解　コース加　熱保　温
  ●主な用途：培地の溶解（加熱後、凝固を防ぐため一定温度で保温）
　■ システムアップ・オプション（後付可）
強制冷却（空冷） フローティングセンサ レコーダー 品温/雰囲気センサ
滅菌後の取り出し時間の短縮。¥40,000 (税込 ¥44,000) 被滅菌物が設定温度に達した後、
滅菌タイマー作動。
￥62,000 (税込 ¥68,200)
（校正費用別）		 レコーダー（チャート）：
6打点式 ¥500,000 (税込 ¥550,000)
※チャート幅10mm
※T型熱電対（class 2）１本付属
 T型熱電対（class 2）
レコーダーとの接続が必要です。¥30,000 (税込 ¥33,000)
（校正費用別） / 本
プリンター 自動給水
※感熱紙タイプ
￥123,000 (税込 ¥135,300)		 わずらわしい水入れをカット。
100V ￥175,000 (税込 ¥192,500)
200V ￥185,000 (税込 ¥203,500)
　■ オプション
ステンレス製丸型金網カゴ ステンレス製滅菌缶 ステンレス製丸型
底付金網カゴ		 医療用廃棄物処理用特殊滅菌缶
[HV-25Ⅱ対応]
φ210 x H255(mm)
¥13,000 (税込 ¥14,300)

[HV-50Ⅱ対応]
φ270 x H220(mm)
¥14,000 (税込 ¥15,400)
φ270 x H270(mm)
¥15,000 (税込 ¥16,500)

[HV-85Ⅱ対応]
φ380 x H285(mm)
¥25,000 (税込 ¥27,500)

[HV-110Ⅱ対応]
φ380 x H375(mm)
¥29,000 (税込 ¥31,900)		 [HV-25Ⅱ対応]
φ210 x H255(mm)
¥20,000 (税込 ¥22,000)

[HV-50Ⅱ対応]
φ270 x H220(mm)
¥23,000 (税込 ¥25,300)
φ270 x H270(mm)
¥24,000 (税込 ¥26,400)

[HV-85Ⅱ対応・穴無し/有り]
φ390 x H285(mm)
¥32,500 (税込 ¥35,750)/
¥40,500 (税込 ¥44,550)

[HV-110Ⅱ対応・穴無し/有り]
φ390 x H375(mm)
¥38,000 (税込 ¥41,800)/
¥46,500 (税込 ¥51,150)
[滅菌バックを用いる際にオススメ]
大容量の収容可能、底が缶になっており、
破袋時の汚損も予防できます。

[HV-25Ⅱ対応]
φ210 x H420(mm)
¥29,000 (税込 ¥31,900)

[HV-50Ⅱ対応]
φ270 x H600(mm)
¥39,000 (税込 ¥42,900)

※滅菌バックの口は締めずに
ご使用下さい。
注射針、ピペット等、先端が鋭利なものを
滅菌する際に有用です。
(アルミ製、握手付)

φ270x520mm
¥55,000 (税込 ¥60,500)
オートクレーブ用洗浄剤
リスター		 滅菌物処理用
エスクリニカパック		 オートクレーブ用消臭剤
デオドライザー
チャンバー内にこびりついた
培地・スケールなどの
汚れを除去します。

[標準使用量]
水2Lにキャップ1杯
(約20cc・1%)
※使用時は滅菌物を取り出して下さい。

500cc ¥6,500 (税込 ¥7,150)
(約10～30回分)		 特殊構造強化フィルム使用
耐熱温度130℃

[型式：A] 200枚入り
500x700(mm) ¥23,000 (税込 ¥25,300)

[型式：B] 200枚入り
620x820(mm) ¥29,000 (税込 ¥31,900)

※袋の口を締めずに
滅菌してください。		 培地などの滅菌時に発生する
「悪臭」の為の消臭剤です。

滅菌工程でスムーズに溶解し、
デオドライザー効果を発揮します。

オートクレーブ容量に対する目安
40L以下 2～3錠/回
40L～60L 4錠/回
60L～100L以下 6錠/回

100錠/瓶 ¥10,000 (税込 ¥11,000)
滅菌テープ　/　滅菌ラベル　/　滅菌バッグ
■滅菌テープ:鮮明な発色によって、滅菌処理工程を容易に判別する事ができます。
■滅菌ラベル:被滅菌物に直接貼り付け、滅菌処理を確認できます。滅菌後は”滅菌済”の文字が浮き出て未処理品との判別が容易に行えます。
■滅菌バック:紙製の滅菌バックからロールタイプ、ワンシールバックなどがあります。ほぼヒートシール式となりますが、テープシール式、アルミ板シール式もご用意できます。

※価格・詳細は御問い合わせ下さい。
　■ 製品仕様
販　売　名ハイクレーブ　HV-Ⅱ
型　式HV-25ⅡHV-50ⅡHV-85ⅡHV-110Ⅱ
有効容量25L50L85L110L
缶体内寸法 (φ ｘ Ｈ ｍｍ)240 x 550300 x 710420 x 615420 x 795
選択コース5コース(液体・器具・廃棄物・寒天・溶解) ※計8メモリーに登録
温度設定滅  菌※1105～121℃ 可変式105～135℃ 可変式105～128℃ 可変式105～123℃ 可変式
溶  解※160～100℃　可変式
保  温45～60℃　可変式
フタロック※1液体、寒天、溶解コース　60～95℃　可変式 / 器具、廃棄物コース　60～97℃　可変式
時間設定滅  菌1～250分　残時間表示方式
溶  解1～60分　残時間表示方式
保  温24時間（固定）
予  約1分後～1週間後 スタート時間設定方式
空気抜き3～9分可変式6～18分可変式
排気設定3段階　（無・微少・少)
最高使用圧力0.137MPa0.255MPa0.196MPa0.157MPa
温度計デジタル表示5.0～123.9℃デジタル表示5.0～137.9℃デジタル表示5.0～130.9℃デジタル表示5.0～125.9℃
圧力計デジタル表示 0～0.3MPa / アナログ表示 0～0.4MPa
安全装置圧力安全弁・漏電及び過電流ブレーカー・空だき防止装置
警報装置・エラー表示空だき・温度センサ断線・過温・過冷・過圧・フタ異常・開閉レバー異常
外寸法 (Ｗ ｘ Ｄ ｘ Ｈ ｍｍ)485 x 470 x 949547 x 532 x 1046667 x 652 x 1026667 x 652 x 1206
重量 (約)44 kg60 kg83 kg89 kg
圧力容器の種類簡易圧力容器小型圧力容器
缶体材質ステンレス (SUS304)
電源AC100V (1.5kW) 15AAC100V (2.0kW) 20AAC200V (3.0kW) 15AAC200V (4.0kW) 20A
必要な電源設備 単相AC100V (50/60Hz) 15A以上単相AC100V (50/60Hz) 20A以上
※125V15Aコンセントは非推奨		単相AC200V (50/60Hz) 15A以上単相AC200V (50/60Hz) 20A以上
電源接続形状
(コード長)
アース付（3m）
丸端子（3m）
付属品金網カゴ（2個)・スノコ・排水ホース・排気ホース・排気ボトル・ドレン回収ボトル
インシュロック・キャスターストッパー（2個)・設置サポート（2個)
医療機器の種別管理医療機器（クラスⅡ）・　特定保守管理医療機器
医療機器製造販売承認番号229AABZX00056000
EMC適合表示JIS C 1806-1:2010
価格¥605,000 (税込 ¥665,500)¥705,000 (税込 ¥775,500)¥865,000 (税込 ¥951,500)¥990,000 (税込 ¥1,089,000)
　　　　　　　　
※1 沸点の設定値により上限値が変わります。(HV-25Ⅱを除く)
※ 外寸法のD寸法には、フタ開閉スライドレバーは含まれていません。
※ 価格、仕様、外観などは予告なく変更する場合があります。
