新型カラータッチパネル搭載、専用アプリで端末から外部操作も可能
数々の優位性を誇る二槽式構造の高加速寿命試験装置（ＨＡＳＴ装置）
高加速寿命試験装置（ＨＡＳＴ装置）
PC-R9/R9D series

line up：
PC-304R9/PC-422R9 / PC-304R9D/PC-422R9D
　■ 本製品の特長 / 機能
制御方式・排気モードを試験目的に応じて選択可能
本製品は従来行われてきた数々の試験条件との相関性を重視、2種類の制御方式[飽和・不飽和]、3タイプの排気モード[湿度維持徐冷モード・保湿冷却モード・急速排気モード]で試験目的に応じて運用できます。

3種類の運転モード
定置運転モード及び最大150パターン内でTOTAL1500ステップの登録が可能なプログラム運転モードに加え、クリーニング運転モードを装備。
カラータッチパネル
各種ボタン操作、数値やグラフ及び、警報メッセージの表示など全てが集約された新型カラータッチパネル搭載。
専用アプリで遠隔操作可能
専用アプリによる外部端末からの操作を実現。設置場所、導入台数といった条件に縛られず、監視・調整・操作が可能です。
チャンバーへのこだわり

・優れた性能を発揮、二槽式構造
試験槽と蒸気発生槽がそれぞれ独立した二槽式構造を採用。一槽式構造と比べ、試験槽(乾球)の有効エリアを最大限に活用しつつ、蒸気発生槽(湿球)との間で及ぼし合う温度影響が少なく、より安定した試験評価が実現可能です。また、各槽は強度、温度分布に信頼性のある丸型チャンバーを使用しています。


・汚れに強いチャンバー
チャンバーに平滑化と光沢を与える電解研磨処理を施したステンレスSUS316Lを使用。耐食性の向上、汚れの付着防止、除去洗浄性に優れ、槽内汚染の影響を最小限に抑えます。 　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　
電解研磨従来品
　　　　　　　　　　　　　　　
安全性と機能性を両立

・電動クランプ方式の扉ロック
扉のロックは強固な安全性能を誇る電動クランプ方式を採用。開閉はボタン一つで簡単に操作できます。また、インターロック機構、開閉確認機構などの安全装置も装備。

・スライド式トレイ


試料を載せる試料台（トレイ）は扉を手前に引く事で槽内から外部へ引き出すスライド方式。試験終了後の高温の槽内に手を入れる事なく、安全かつ容易に試料の出し入れができます。

・電圧印加端子にも簡単接続


電圧印加端子は扉内面に配置。通電試験時における試料との接続作業もチャンバーの外側で行えます。（標準装備：20端子）
PC-304R9 / R9D : 最大60端子まで増設可能 (オプション)
PC-422R9 / R9D : 最大80端子まで増設可能 (オプション)
運転記録とプログラムを外部メモリへ保存
温度・湿度・圧力の運転記録をUSB等の外部メモリへ保存。記録計が 無い場合でも運転記録が残せます。また、本体で設定したプログラム も保存ができ、複数台の同機種に設定をコピーすることも可能です。
通信インターフェースを装備、集中監視・集中管理も可能
本製品はRS-485ポートを標準装備。専用ソフト（Windows対応）でパソコンからの試験条件の設定・確認、試験状態・トラブル状態の把握、データ処理などあらゆる作業が一括で行えます。また、1台のパソコンで最大16台の集中監視・集中管理が可能なネットワークシステム※を実現しました。

Windowsは米国マイクロソフト社の登録商標です。
オート・クリーニング
従来の定置運転・プログラム運転に加え、オート・クリーニング運転を搭載。槽内の洗浄に有効な条件でクリーニングが可能となりました。
予備加熱機能
定値運転時に予め試験槽の温度を先行加熱ができる予備加熱機能を搭載。プログラム運転で設定すること無く槽内の試料を温めて試験ができます。
エレクトロケミカルマイグレーションの加速評価
HAST装置にマイグレーションテスターを組合せて、プリント配線板絶縁不良の現象を短期間で捉える加速評価装置として使用が可能です。
排水用冷却タンク
試験終了後の熱排水は冷却タンクで冷却後、安全に排水されます。排水用配管は、耐熱性塩ビ配管（JISK6776）も使用可能です。
自動スターター
希望の終了時間に合わせてスタート時間を指定する事ができる自動スターターを標準装備（月日時間設定式）。
　　　
空気残留・外部加圧機能（オプション対応）
通常のHAST装置では槽内の空気を排出し水蒸気のみで満たされた環境下で試験を行います。その為、立ち上がり時に加湿水を加熱し発生した蒸気により槽内の空気を排出する空気抜き工程を行う必要があります。
所 要 設 備 　 　
・電　源: 仕様に記載された内容を御確認下さい。
・排水設備: 耐熱性塩ビ配管（JISK6776）もしくは鋼管推奨。
※詳しくは弊社営業までお問い合わせ下さい。
　■ カラータッチパネルでより使いやすく
メニュー画面モニター画面
モニター、トレンドグラフ、モード設定、プログラム設定、
試験名登録、その他のメニューが表示されます。		運転状態、各種数値を大きく表記、視認性に特化しています。
(圧力表示は標準搭載。)

トレンドグラフ画面モード設定画面
設定したプログラムパターンや、プログラムの進行状況が
グラフで確認できます。温度・時間目盛を変更してプログラム
パターンを見やすく表示させるスケーリング機能付。		運転モード、実行モード、運転操作、STD / HUM 選択、
排気モードの設定が可能。キーにタッチすると各項目の
詳細設定画面に移行します。

　　　　　　　　　　　　
各種警報画面


[  警報表示画面  ]
本製品の警報装置を個別に表示。
作動時には警報発生時間と赤い警報表記が表示されます。

[  警報作動時メッセージ機能  ]
警報作動の原因及び、対処方法をメッセージで表示。
メッセージに従って操作する事で状態復帰ができます。
　■ ２つの制御方式
[HUM / 不飽和制御 ]
結露を防止し、65～100%RHまで湿度が任意設定できる
不飽和試験モードです。定値運転及びプログラム運転共に
立ち上がり立下りの勾配設定、湿度制御も可能です。
IEC 60068-2-66及びJIS C 60068-2-66で定められている
試験条件を満足する事ができます。		[STD / 飽和制御 ]
100%RHの飽和試験専用モードです。
立ち上がりから100%RHを維持し、
濡れる飽和試験とも呼ばれ、試料に結露が発生します。
従来の飽和型プレッシャークッカーに対応した
試験が可能です。
　■ ３つの排気モード
1.湿度維持徐冷モード

試験終了後、槽内温度100℃以下、槽内圧力0MPaになるまで試験湿度を維持しながら徐冷します。急激な排気を行う事によって、試料に与える圧力ストレスや乾燥を防止します。また、途中取り出しの影響を最小限に抑えた精度の高い試験ができます。
2.保湿冷却モード

試験終了後、試験槽内圧力が0MPaになるまで排気は行わず、ファンによる空冷を行う事で、圧力ストレス・乾燥を最小限に抑えつつ、湿度維持徐冷に比べ短時間での冷却が可能です。

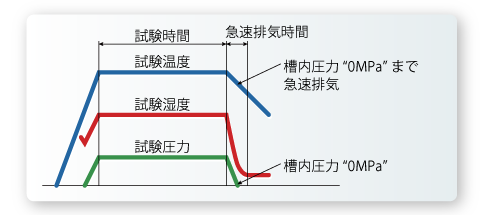

3.急速排気モード

試験終了後、すぐに排気弁を開放し、短時間に排気・排湯を行います。全モード中、試験終了から取り出しまでが最短のモードです。圧力ストレス等を問題としない試料に適します。また、飽和型プレッシャークッカーとの互換性も得られます。
　■ 試験工程時の温湿度制御範囲
　■ システムアップ・オプション（後付不可）
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　
通信ソフト HAST-NET記録計試料観察窓槽内試験台（ボードラック）
最大16台の本製品を１台のパソコンで監理・監視可能。温度・湿度・圧力記録計温度・湿度記録計
チャートレスタイプ。		窓径φ50mm、槽内照明付特注仕様も製作可能。
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　
高抵抗測定端子（測定電線）電圧印加端子ポリタンク自動給水機構蒸気発生槽直接給水機構
マイグレーションテスターと組み合わせて
絶縁抵抗の自動測定が可能です。		最大60端子まで増設可能：304R9
最大80端子まで増設可能：422R9
(共に標準20端子含む)		施設側の純水配管から本体内蔵の給水タンクへの自動給水機構施設側の純水配管から本体の蒸気発生槽内への直接給水機構
　■ オプション
　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　　　 　　　　　　　　　　
バスケット３段棚 端子保護カバー
W172 x D346 x H30 mm(PC-304R9/R9D)
W252 x D410 x H30 mm(PC-422R9/R9D)		フレーム寸法
W174 x D350 x H135 mm(PC-304R9/R9D)
W260 x D412 x H215 mm(PC-422R9/R9D)		 PC-9D 専用　（各１枚）
　■ 製品仕様
　　　　　　　　　　 　　　　　　　　　　
高加速寿命試験装置（HAST装置）
型　式PC-304R9PC-422R9PC-304R9DPC-422R9D
外寸法W710 x D950 x H1620 mmW900 x D1100 x H1780 mm
試験槽寸法φ300 x D373 mm (容量26L)φ420 x D485 mm (容量67L)1槽あたり φ300 x D373 mm (容量26L)1槽あたり φ420 x D485 mm (容量67L)
有効内寸法φ220 x D350 mm (容量12L)φ340 x D475 mm (容量40L)1槽あたり φ220 x D350 mm (容量12L)1槽あたり φ340 x D475 mm (容量40L)
重量 (約)260 kg280 kg475 kg
電源単相200V 50/60Hz 2.3kW単相200V 50/60Hz 3.0kW1槽あたり 単相200V 50/60Hz 2.3kW1槽あたり 単相200V 50/60Hz 3.0kW
ヒーター
容量		蒸気発生槽1.5kW1槽あたり 1.5kW
試験槽0.6kW1.3kW1槽あたり 0.6kW1槽あたり 1.3kW
温度制御方式PID制御・SCR駆動
試験モードHUM（不飽和）試験モード/ STD（飽和）試験モード
運転モード定値運転モード　/　プログラム運転モード(150パターン,最大1500ステップ)
温  度使用範囲 105.0～151.4℃(at100%RH)105.0～133.3℃(at100%RH)105.0～151.4℃(at100%RH)105.0～133.3℃(at100%RH)
110.0～157.5℃(at85%RH)110.0～140.0℃(at85%RH)110.0～157.5℃(at85%RH)110.0～140.0℃(at85%RH)
118.0～162.5℃(at65%RH)118.0～150.0℃(at65%RH)118.0～162.5℃(at65%RH)118.0～150.0℃(at65%RH)
制御精度±0.5℃
分布精度±0.5℃(at100%RH)
±1.0℃(at85%RH)
湿  度使用範囲65～100%RH
制御精度±3%RH(at85%RH)
圧  力使用範囲0.019～0.393MPa0.019～0.208MPa0.019～0.393MPa0.019～0.208MPa
容器種類小型圧力容器構造規格
時  間使用範囲連続500時間可能
設定範囲1分～999時間59分
瞬時停電補償約4秒間
温度上昇時間約70分（室温から120℃、85%RHまでの到達時間）
排気モードEXHT MODE選択スイッチ
モード1：湿度維持徐冷モード / モード2：保湿冷却モード / モード3：急速排気モード
電圧印加端子20本(125V トータル30w以内)※オプションで増設可能
タイムシグナルタイムシグナル信号端子　4点
缶体材質ステンレスSUS316L(電解研磨処理)　
給水方式給水タンク内蔵、蒸気発生槽に初期自動給水
扉開閉方式モーター駆動、クランプ締め方式、前面扉引き出し構造
電源接続形状
丸端子
安全・警報機能圧力安全弁・加圧防止・過熱防止・空だき防止機能・給水異常検知機構・漏電ブレーカ（0C付）・ヒーター専用ブレーカ・温度ヒューズ・ヒューズ
扉安全機構（運転時ドアロック機構・扉開閉確認機構）・設定値ロック機構・シーケンスコントローラー自己診断機能・熱排水処理機構・陰圧防止機構
付属品排水ホース 2本 / 給排水ホース 1本 / 給水用補助タンク 1個 / フタパッキン 2本 / 電源スイッチキー 2個（R9D 4個）/ 電源コード 1本（R9D 2本）
製品保証書 / 試験成績表 / 小型圧力容器明細書 1部（R9D 2部） / 製品保証書 / 取扱説明書 / 簡易操作説明書 / 自主検査確認書
※ 空気残留・外部加圧モードは、特注品として製作可能です。
※ 外寸法には突起物部分の寸法までは含まれておりません。
※ 性能値は周囲温度が常温、試験槽内は空状態の値です。
※ 価格、仕様、外観などは予告なく変更する場合があります。
