Una cámara HAST de estructura de doble tanque con panel de toque por color que tiene muchas mejoras.
Cámara de pruebas en condiciones extremas de
envejecimiento muy acelerado
(Cámara HAST)
Serie PC-R8/R8D
envejecimiento muy acelerado
(Cámara HAST)
Serie PC-R8/R8D
Línea：
PC-304R8 / PC-422R8
PC-304R8D / PC-422R8D
■ Características y funciones
El método de control y modos de extracción pueden seleccionarse de acuerdo con la finalidad de la prueba.
Al hacer énfasis en la correlación con muchas de las condiciones de prueba realizadas de manera convencional, se instalan en este producto dos métodos de control (saturación e insaturación) y tres modos de extracción (enfriamiento lento con modo de humedad del aire constante, enfriamiento con modo de conservación del contenido de agua y modo de extracción rápida). Puede seleccionar un modo de control y un modo de extracción de estos de acuerdo con la finalidad de la prueba.
Hay dos tipos de modos de operación.
Se incluyen un modo de operación de valor fijo, y un modo de operación programada que permite el registro de un total de 1500 pasos dentro de un máximo de 150 patrones de operación.
Al hacer énfasis en la correlación con muchas de las condiciones de prueba realizadas de manera convencional, se instalan en este producto dos métodos de control (saturación e insaturación) y tres modos de extracción (enfriamiento lento con modo de humedad del aire constante, enfriamiento con modo de conservación del contenido de agua y modo de extracción rápida). Puede seleccionar un modo de control y un modo de extracción de estos de acuerdo con la finalidad de la prueba.
Hay dos tipos de modos de operación.
Se incluyen un modo de operación de valor fijo, y un modo de operación programada que permite el registro de un total de 1500 pasos dentro de un máximo de 150 patrones de operación.
Panel de toque por color
Se instala un panel de toque por color que integra varias operaciones por botones y visualizaciones de valores numéricos, gráficos y mensajes de alarma.
Se instala un panel de toque por color que integra varias operaciones por botones y visualizaciones de valores numéricos, gráficos y mensajes de alarma.
Especial interés para la cámara
・La estructura de doble tanque y forma redonda que puede exhibir un excelente desempeño.
Las cámaras HAST de la serie PC-R8/R8D adoptan la estructura de doble tanque en la que la cámara de prueba y el generador de vapor son independientes uno del otro. La estructura de doble tanque puede realizar una evaluación de prueba más estable en comparación con la estructura de un solo tanque, ya que hay menor influencia mutua de temperatura entre la cámara de prueba (bulbo seco) y el generador de vapor (bulbo húmedo), mientras se hace el mejor uso del área efectiva de la cámara de prueba. Cada tanque tiene forma redonda que ofrece confiabilidad en la resistencia y distribución de temperatura.
・Cámara antimanchas
Ya que la cámara se elabora de acero inoxidable (SUS316L) que ha sido sometido a tratamiento de pulido electrolítico para dar uniformidad y brillo a la superficie de la cámara, se mejora la resistencia a la corrosión y es fácil prevenir, eliminar y limpiar las manchas. Por lo tanto, se puede minimizar la influencia de la contaminación de la cámara.
・La estructura de doble tanque y forma redonda que puede exhibir un excelente desempeño.
Las cámaras HAST de la serie PC-R8/R8D adoptan la estructura de doble tanque en la que la cámara de prueba y el generador de vapor son independientes uno del otro. La estructura de doble tanque puede realizar una evaluación de prueba más estable en comparación con la estructura de un solo tanque, ya que hay menor influencia mutua de temperatura entre la cámara de prueba (bulbo seco) y el generador de vapor (bulbo húmedo), mientras se hace el mejor uso del área efectiva de la cámara de prueba. Cada tanque tiene forma redonda que ofrece confiabilidad en la resistencia y distribución de temperatura.
・Cámara antimanchas
Ya que la cámara se elabora de acero inoxidable (SUS316L) que ha sido sometido a tratamiento de pulido electrolítico para dar uniformidad y brillo a la superficie de la cámara, se mejora la resistencia a la corrosión y es fácil prevenir, eliminar y limpiar las manchas. Por lo tanto, se puede minimizar la influencia de la contaminación de la cámara.
 |  |
| Pulido electrolítico | Producto convencional |
Para ofrecer tanto seguridad como funcionalidad
・Bloqueo de la puerta por sistema de fijación eléctrico
Se emplea un sistema de fijación eléctrico con alto desempeño de seguridad para el bloqueo de la puerta. La puerta se abre o cierra de manera fácil simplemente presionando un botón. También incluye un mecanismo de seguridad y un dispositivo de confirmación de apertura y cierre de la puerta.
・Bandeja deslizante
La mesa (bandeja) de muestras en la que se colocan las muestras es del tipo deslizante, esta bandeja se retira de la cámara extrayendo la puerta hacia el frente. Las muestras pueden introducirse y sacarse de manera fácil y segura sin tocar la cámara caliente con las manos después de una prueba.
・Fácil conexión a los terminales de aplicación de voltaje
Los terminales de aplicación de voltaje se disponen en la cara interna de la puerta. El trabajo de conexión con las muestras en una prueba de aplicación de voltaje puede realizarse fuera de la cámara. (El número estándar de terminales de aplicación de voltaje es 20).
PC-304R8 / PC-304R8D: Se puede ampliar el número de terminales hasta un total de 60. (Pueden agregarse hasta 40 terminales opcionales).
PC-422R8 / PC-422R8D: Se puede ampliar el número de terminales hasta un total de 100. (Pueden agregarse hasta 80 terminales opcionales).
・Bloqueo de la puerta por sistema de fijación eléctrico
Se emplea un sistema de fijación eléctrico con alto desempeño de seguridad para el bloqueo de la puerta. La puerta se abre o cierra de manera fácil simplemente presionando un botón. También incluye un mecanismo de seguridad y un dispositivo de confirmación de apertura y cierre de la puerta.
・Bandeja deslizante
La mesa (bandeja) de muestras en la que se colocan las muestras es del tipo deslizante, esta bandeja se retira de la cámara extrayendo la puerta hacia el frente. Las muestras pueden introducirse y sacarse de manera fácil y segura sin tocar la cámara caliente con las manos después de una prueba.
・Fácil conexión a los terminales de aplicación de voltaje
Los terminales de aplicación de voltaje se disponen en la cara interna de la puerta. El trabajo de conexión con las muestras en una prueba de aplicación de voltaje puede realizarse fuera de la cámara. (El número estándar de terminales de aplicación de voltaje es 20).
PC-304R8 / PC-304R8D: Se puede ampliar el número de terminales hasta un total de 60. (Pueden agregarse hasta 40 terminales opcionales).
PC-422R8 / PC-422R8D: Se puede ampliar el número de terminales hasta un total de 100. (Pueden agregarse hasta 80 terminales opcionales).
Interfaz de comunicación que permite el monitoreo y el control centralizados.
Viene equipado de manera estándar con un puerto RS232C. Toda clase de trabajos, como la configuración y confirmación de las condiciones de la prueba desde la PC, conocimiento del estado de la prueba y el estado de los problemas, procesamiento de datos, etc. pueden realizarse en conjunto con un software especial (Windows). Se puede utilizar un sistema de red※ que puede monitorear y controlar de manera centralizada hasta 16 cámaras HAST desde una sola PC.
Windows es una marca comercial registrada de Microsoft Corporation.
Viene equipado de manera estándar con un puerto RS232C. Toda clase de trabajos, como la configuración y confirmación de las condiciones de la prueba desde la PC, conocimiento del estado de la prueba y el estado de los problemas, procesamiento de datos, etc. pueden realizarse en conjunto con un software especial (Windows). Se puede utilizar un sistema de red※ que puede monitorear y controlar de manera centralizada hasta 16 cámaras HAST desde una sola PC.
Windows es una marca comercial registrada de Microsoft Corporation.
Terminales de aplicación de tiempo útiles para la prueba de aplicación de voltaje
Como otra característica estándar los 4 canales de los terminales de señales de tiempo pueden obtener la salida de contacto durante la operación en los tiempos requeridos. Son posibles la detección de obtención de las condiciones de la prueba y la configuración de encendido y apagado para cada paso. Si se presenta un problema durante la prueba de aplicación de voltaje, se bloquea con los dispositivos de seguridad y cierra la conexión. (Para la PC-R8D, es opcional).
Como otra característica estándar los 4 canales de los terminales de señales de tiempo pueden obtener la salida de contacto durante la operación en los tiempos requeridos. Son posibles la detección de obtención de las condiciones de la prueba y la configuración de encendido y apagado para cada paso. Si se presenta un problema durante la prueba de aplicación de voltaje, se bloquea con los dispositivos de seguridad y cierra la conexión. (Para la PC-R8D, es opcional).
Tanque de enfriamiento para el drenaje
Después de una prueba, se enfría el agua caliente en el tanque de enfriamiento y se descarga de manera segura. Para la tubería de drenaje puede utilizarse la tubería de PVC resistente al calor (equivalente a JISK6776).
Después de una prueba, se enfría el agua caliente en el tanque de enfriamiento y se descarga de manera segura. Para la tubería de drenaje puede utilizarse la tubería de PVC resistente al calor (equivalente a JISK6776).
Función de inicio automático programable
De manera estándar se proporciona la función de inicio automático programable que puede especificar la hora de inicio de acuerdo a la hora final deseada. (Ajuste de fecha y hora)
De manera estándar se proporciona la función de inicio automático programable que puede especificar la hora de inicio de acuerdo a la hora final deseada. (Ajuste de fecha y hora)
Servicios requeridos
・Fuente de alimentación: Consulte las especificaciones. No se recomiendan los tomacorrientes normales.
・Drenaje: Se recomienda la tubería de PVC resistente al calor (equivalente a JISK6776) o tubería de acero.
・Fuente de alimentación: Consulte las especificaciones. No se recomiendan los tomacorrientes normales.
・Drenaje: Se recomienda la tubería de PVC resistente al calor (equivalente a JISK6776) o tubería de acero.

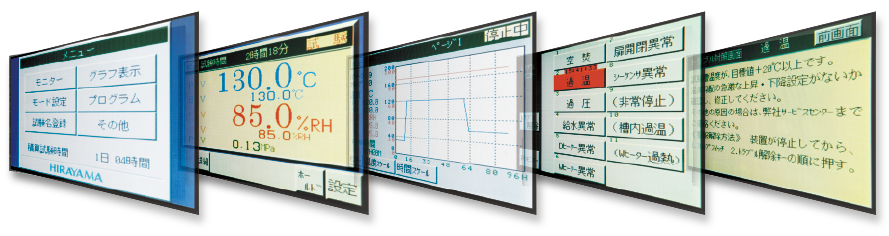

■ De fácil uso con panel de toque por color
| Pantalla MENÚ | Pantalla MONITOR |
|---|---|
 |  |
| Monitor, pantalla de gráficos, ajuste de modo, ajuste de programa, nombre de prueba | Con visibilidad especial, el estado de la operación y varios números se presentan en gran tamaño. (La indicación de presión es opcional). |

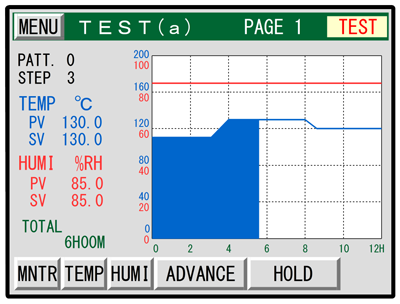

| Pantalla GRÁFICOS | |
|---|---|
 | |
| El patrón del programa establecido o el estado de progreso de un programa puede comprobarse en un gráfico. |
| Pantallas VARIAS ALARMAS | |
|---|---|
 [Pantalla PROBLEMA MONITOR] Se presentan varias alarmas de manera individual. Cuando se activa una alarma, se presenta en rojo junto con la fecha y hora de aparición de la alarma. |
 [Pantalla de mensajes de alarma (Solución de problemas)] En el mensaje se presentan las causas y medidas para las alarmas generadas. Puede restaurarse el estado mediante los detalles de operación indicados en el mensaje. |
■ Dos métodos de control
 |  |
| [HUM / control de insaturación] El modo de control de insaturación evita la condensación y puede ajustar la humedad a cualquier valor entre 65%HR y 100%HR. Además, los gradientes de temperatura en la elevación y caída de temperatura pueden configurarse tanto para la operación de valor fijo como para la operación programada, y también es posible para el control de humedad. Este modo cumple con las condiciones de prueba definidas en IEC 60068-2-66 y JIS C 60068-2-66. | [STD / control de saturación] Este es un modo de prueba de vapor saturado de 100%HR y la humedad se mantiene en 100%HR desde el inicio. Este modo también se denomina prueba de saturación húmeda, y se produce condensación en las muestras. Se puede llevar a cabo una prueba que corresponde al horno a presión de tipo saturado convencional. |
■ Tres modos de extracción
| 1. Enfriamiento lento con modo de humedad del aire constante Después de completarse la prueba, la cámara de prueba se enfría lentamente manteniendo la humedad hasta que la temperatura de la cámara llegue a 100℃ y la presión de la cámara llegue a 0MPa. Este modo puede proteger las muestras de la tensión por la presión y secado que son provocados por una extracción rápida. Puede realizarse una prueba con gran exactitud que minimiza la influencia en las muestras causada por extraerlas a medio proceso. |  |
| 2. Enfriamiento con modo de conservación del contenido de agua Después de terminarse la prueba, no se lleva a cabo la extracción hasta que la presión de la cámara alcance los 0MPa, y el enfriamiento con aire mediante un ventilador minimiza la tensión por la presión y secado. Es posible realizar un enfriamiento en corto tiempo en comparación con el enfriamiento lento con modo de humedad del aire constante. |  |
| 3. Modo de extracción rápida Inmediatamente después de terminar una prueba, se abre la válvula de extracción para llevar a cabo la extracción y el drenaje de agua caliente en corto tiempo. El tiempo desde el final de la prueba hasta el retiro de las muestras es el más corto de todos los modos. Este modo es adecuado para muestras que no se ven afectadas por la tensión de la presión. Los datos son equivalentes a los datos de un horno a presión tipo saturado. |  |
■ Intervalo de control de temperatura-humedad durante el proceso de prueba
 |  |
■ Opciones de actualización del sistema
| Software de comunicación HAST-NET | Registrador | Ventana de visualización | Banco de prueba | |
|---|---|---|---|---|
 |
 |
 |
 |
 |
| Desde una sola PC pueden controlarse y monitorearse hasta 16 cámaras HAST. | Registrador de temperatura, humedad, presión | Registrador sin papel de temperatura y humedad | Diámetro de ventana: φ50 mm con luz interior de la cámara | Desarrollamos productos personalizados para los clientes. |
| Terminal de medición de alta resistencia（Cable de medición) | Terminal de aplicación de voltaje | Unidad automática de suministro de agua para el tanque de plástico | Unidad de suministro de agua directo para el generador de vapor | |
|---|---|---|---|---|
 |
 |
|||
| La resistencia de aislamiento puede medirse automáticamente cuando se usa en combinación con un medidor de migración. | Para PC-304R8 / 304R8D, los terminales de voltaje pueden aumentar hasta 60, incluidos 20 terminales estándar. Para PC-422R8 / 422R8D, los terminales de voltaje pueden aumentar hasta 100, incluidos 20 terminales estándar. ※Cuando se utilizan 80 terminales en la PC-422R8D, cambia la forma del terminal externo. | Esta es una unidad automática de suministro de agua que viene de la tubería de agua pura en el lado de la instalación para el tanque de suministro de agua incorporado. | Esta es una unidad de suministro de agua directo de la tubería de agua pura en el lado de la instalación para el generador de vapor. | |
■ Opciones
| Cesta | Estante de tres niveles |
|---|---|
 |
 |
| Ancho 172 x profundidad 346 x altura 30 mm (PC-304R8 / PC-304R8D) Ancho 252 x profundidad 410 x altura 30 mm (PC-422R8 / PC-422R8D) | Tamaño del bastidor Ancho 174 x profundidad 350 x altura 135 mm (PC-304R8 / PC-304R8D) Ancho 260 x profundidad 412 x altura 215 mm (PC-422R8 / PC-422R8D) |
■ Especificaciones
| Cámara HAST (Cámara de pruebas en condiciones extremas de envejecimiento muy acelerado) | |||||
|---|---|---|---|---|---|
| Modelo | PC-304R8 | PC-422R8 | PC-304R8D | PC-422R8D | |
| Dimensiones externas | Ancho 709 x profundidad 950 x altura 1674mm | Ancho 900 x profundidad 1100 x altura 1780 mm | |||
| Tamaño de la cámara de prueba | φ300 x D522 mm (34,5 l) | φ420 x D657 mm (84,4 l) | φ300 x D522 mm por cámara (34,5 l por cámara) | φ420 x D657 mm por cámara (84,4 l por cámara) | |
| Tamaño efectivo de la cámara | φ220 x D350 mm (12 l) | φ340 x D475 mm (40 l) | φ220 x D350 mm por cámara (12 l por cámara) | φ340 x D475 mm por cámara (40 l por cámara) | |
| Peso (aproximado) | 260 kg | 280 kg | 475 kg | ||
| Fuente de alimentación | 220V / 230V / 240V CA, 50Hz / 60Hz (monofásico) | ||||
| Instalación requerida de fuente de alimentación | 2,5kW | 3,2kW | 2,5kW (por cámara) | 3,2kW (por cámara) | |
| Capacidad del calentador | Generador de vapor | 1,7kW | 1,7kW (por cámara) | ||
| Cámara de prueba | 0,6kW | 1,3kW | 0,6kW (por cámara) | 1,3kW (por cámara) | |
| Método de control de temperatura | Control PID, variador SSD | ||||
| Modo de prueba | HUM: Modo de prueba insaturado / STD: modo de prueba saturado | ||||
| Modo de operación | Modo de operación de valor fijo / modo de operación programado (150 patrones, hasta 1500 pasos) | ||||
| Temperatura | Intervalo de trabajo | 105,0℃ - 151,4℃ (a 100%HR) | 105,0℃ - 133,3℃ (a 100%HR) | 105,0℃ - 151,4℃ (a 100%HR) | 105,0℃ - 133,3℃ (a 100%HR) |
| 110,0℃ - 157,5℃ (a 85%HR) | 105,0℃ - 140,0℃ (a 85%HR) | 110,0℃ - 157,5℃ (a 85%HR) | 105,0℃ - 140,0℃ (a 85%HR) | ||
| 118,0℃ - 162,5℃ (a 65%HR) | 118,0℃ - 150,0℃ (a 65%HR) | 118,0℃ - 162,5℃ (a 65%HR) | 118,0℃ - 150,0℃ (a 65%HR) | ||
| Exactitud de control | ±0,5℃ | ||||
| Exactitud de distribución | ±0,5℃ (a 100%HR) | ||||
| ±1,0℃ (a 85%HR) | |||||
| Humedad | Intervalo de trabajo | 65%HR - 100%HR | |||
| Exactitud de control | ±3%HR (a 85%HR) | ||||
| Presión | Intervalo de trabajo | 0,019MPa - 0,393MPa | 0,019MPa - 0,208MPa | 0,019MPa - 0,393MPa | 0,019MPa - 0,208MPa |
| Categoría de tanque de presión | Tanque de presión de pequeño tamaño | ||||
| Tiempo | Intervalo de trabajo | Es posible una operación continua de hasta 500 horas. | |||
| Intervalo de ajuste | 1 min a 999 h 59 min | ||||
| Compensación por falla temporal de alimentación | Aproximadamente 4 segundos | ||||
| Tiempo de aumento de la temperatura | Cerca de 70 min (tiempo hasta 120℃ 85%HR desde temperatura ambiente) | ||||
| Modo de extracción | Selector de MODO DE EXTRACCIÓN MODO 1: Enfriamiento lento con modo de humedad del aire constante MODO 2: Enfriamiento con modo de conservación del contenido de agua MODO 3: Modo de extracción rápida | ||||
| Terminal de aplicación de voltaje | 20 (Voltaje aplicado: 125V, dentro de 30 W de total) ※Opcionalmente se puede aumentar el número de terminales. | ||||
| Material de cámara | Acero inoxidable (SUS316L, tratamiento por pulido electrolítico) | ||||
| Método de suministro de agua | Se incorpora un tanque de suministro de agua, y el suministro de agua inicial al generador de vapor se realiza automáticamente. | ||||
| Método de apertura-cierre de la puerta | Estructura de puerta bandeja, método de fijación eléctrica | ||||
| Conexión de alimentación |  Terminal de anillo | ||||
| Dispositivos de seguridad y funciones de alarma | Válvula de seguridad de presión, dispositivo de prevención de sobrepresión, dispositivo de prevención de temperatura excesiva, dispositivo de corte por bajo contenido de agua, dispositivo de detección de anomalías en el suministro de agua, interruptor automático de sobrecorriente y fuga a tierra, interruptor automático del circuito, fusible, fusible térmico, sistema de seguridad de la puerta (mecanismo de comprobación del bloqueo de la puerta durante la operación, mecanismo de comprobación de apertura / cierre de la puerta), protección de los ajustes, sistema de tratamiento del drenaje del agua caliente, función de autodiagnóstico del controlador de secuencia, sistema de prevención de presión negativa | ||||
| Accesorios suministrados | Manguera de drenaje x 2, manguera de suministro/drenaje de agua x 1, tanque auxiliar de suministro de agua x 1, junta de tapa x 2, llave del interruptor de fuente de alimentación x 2 (para R8D: 4), cable de fuente de alimentación x 1 (para R8D: 2), especificaciones de tanque de presión de pequeño tamaño x 1 (para R8D: 2), manual de operación x 1 | ||||
※Los valores de rendimiento se obtuvieron con la temperatura ambiente normal y la cámara de prueba vacía.
※Las especificaciones y el aspecto están sujetos a cambios sin previo aviso debido a las mejoras continuas del producto.
